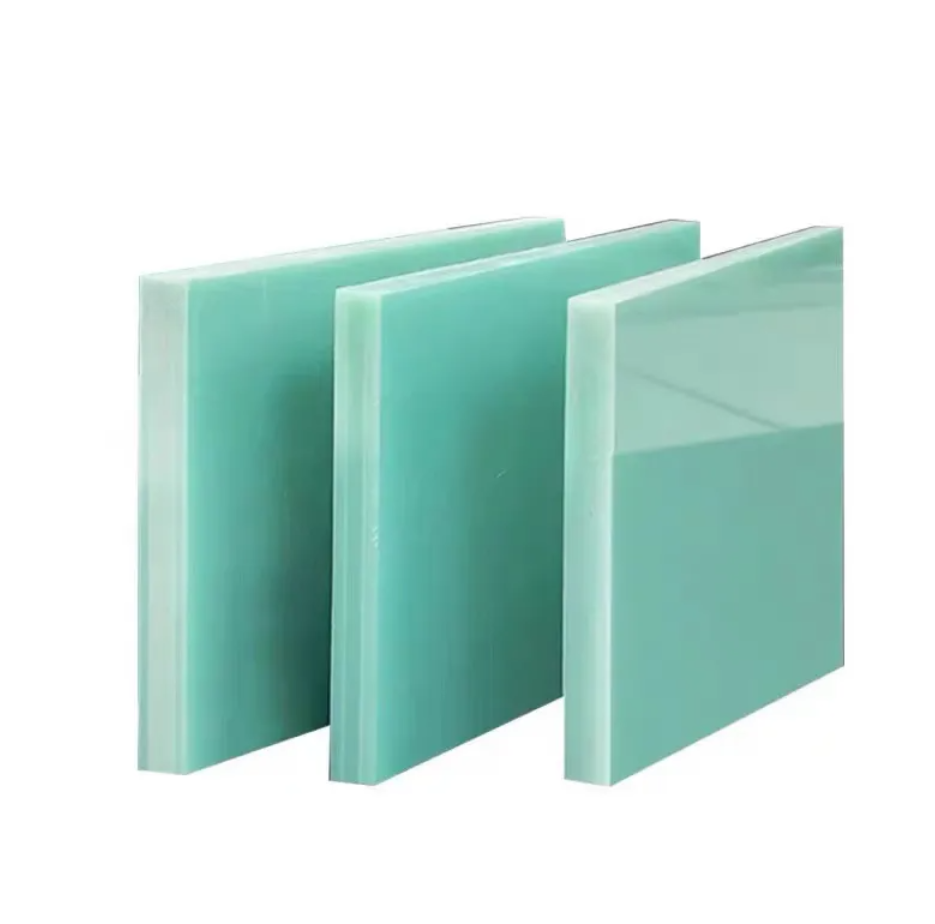

玻纤板（FR-4环氧玻璃纤维板）| 高性能绝缘结构材料
玻纤板，全称环氧玻璃纤维布层压板，俗称FR-4板，是由电工用无碱玻璃纤维布浸以环氧树脂，经高温高压热压成型而成。它兼具优异的电气绝缘性、高机械强度和良好的耐温性，是电木板的性能升级之选，广泛应用于电子制造、电气绝缘、精密机械等领域。
产品简介
玻纤板以玻璃纤维布为增强层，环氧树脂为粘合剂，通过多层叠加热压成型。这种结构赋予材料独特的综合优势：既有接近金属的比强度，又具备优异的绝缘性能和尺寸稳定性，特别适合对精度和可靠性要求较高的应用场景。
核心特性
1. 高机械强度
抗弯强度≥350 MPa，远高于电木板
层间结合力强，不易分层开裂
抗冲击性好，韧性优于纸基绝缘材料
2. 优异的耐温性能
长期使用温度可达150°C
瞬时耐温可达200°C（波峰焊、回流焊工艺）
高温下保持良好机械强度
3. 极佳的尺寸稳定性
吸水率≤0.3%，潮湿环境几乎不变形
热膨胀系数低，温度变化时尺寸变化极小
特别适合精密加工和高精度装配
4. 优异的电气绝缘性能
耐电压击穿强度≥20 kV/mm
介电损耗低，高频性能优异
绝缘电阻高，适用于高压电气设备
5. 良好的阻燃性
UL94 V-0阻燃等级
离火自熄，无熔滴，安全性高
6. 可选防静电规格
表面电阻10⁶–10⁹ Ω
适用于半导体、电子组装等防静电环境
技术参数
| 参数项目 | 单位 | 典型值 |
|---|---|---|
| 颜色 | / | 黄色、绿色、白色、黑色 |
| 密度 | g/cm³ | 1.8 - 2.0 |
| 抗弯强度 | MPa | ≥ 350 |
| 抗拉强度 | MPa | ≥ 300 |
| 冲击强度 | kJ/m² | ≥ 50 |
| 吸水率 | % | ≤ 0.3 |
| 长期耐温 | ℃ | 150 |
| 瞬时耐温 | ℃ | 200 |
| 耐电压 | kV/mm | ≥ 20 |
| 表面电阻 | Ω | ≥ 10¹²（普通）/ 10⁶–10⁹（防静电） |
| 阻燃等级 | / | UL94 V-0 |
产品规格与颜色
| 颜色 | 特点 | 典型应用 |
|---|---|---|
| 黄色玻纤板 | 最常规型号，性价比高 | PCB测试治具、绝缘垫片、电子配件 |
| 白色玻纤板 | 无卤环保型，外观洁净 | 医疗设备、食品机械、洁净室设备 |
| 绿色玻纤板 | 高辨识度，可选防静电 | SMT载具、半导体测试治具 |
| 黑色玻纤板 | 外观统一，质感佳 | 设备护罩、精密仪器面板 |
厚度范围：0.2mm – 100mm（常用规格现货充足）
常规幅面：1020×1220 mm、1220×2440 mm
应用领域
电子制造
PCB测试治具（ICT、FCT）
SMT过锡炉载具、回流焊治具
变压器绝缘件、电机绝缘垫片
自动化与半导体
半导体测试座、探针台配件
自动化设备滑块、定位块、夹具底板
电力电气
高压开关柜绝缘隔板
母线夹板、灭弧室部件
新能源与交通
新能源汽车电池模组绝缘支架
充电桩内部结构件
玻纤板 vs 电木板：对比选型
| 对比项 | 玻纤板（FR-4） | 电木板 |
|---|---|---|
| 耐温性 | 150°C，更优 | 120°C |
| 机械强度 | 高（抗弯≥350MPa） | 中等（抗弯≥120MPa） |
| 吸水率 | ≤0.3%，极低 | ≤1.0% |
| 尺寸稳定性 | 优异 | 良好 |
| 加工难度 | 刀具磨损较快 | 加工容易 |
| 价格 | 较高 | 经济 |
| 适用场景 | 高温、高湿、高精度 | 常规绝缘、模具夹具 |
快速选型：
需要高强度、高耐温、高尺寸稳定性 → 玻纤板
常规绝缘、成本敏感 → 电木板
加工定制服务
玻纤板硬度高，加工需专业设备与工艺。我们提供一站式加工服务：
加工能力
| 加工方式 | 精度 | 适用场景 |
|---|---|---|
| CNC数控铣削 | ±0.05mm | 异形零件、精密结构件 |
| 精密雕刻 | ±0.03mm | 薄板、细小特征 |
| 数控车削 | ±0.02mm | 圆形零件、套筒 |
| 水刀切割 | ±0.2mm | 厚板、无热影响区 |
| 钻孔/攻牙 | 孔位±0.1mm | 通孔、沉孔、螺纹孔 |
加工优势
采用金刚石涂层或硬质合金刀具，确保切口光滑
优化切削参数，避免过热导致材料变色或分层
厚板加工前应力释放处理，确保成品不变形
边缘精细去毛刺，提升装配精度
品质保障
每批次提供材质报告（抗弯、耐压、吸水率等）
UL94 V-0阻燃等级证明
可追溯批次编号
加工件出库前100%检验关键尺寸
如需样品测试、技术选型或加工图纸评估，欢迎联系我们获取专业支持。
